對此，物通博聯提供基于工業智能網關的水表數據采集解決方案，可以將水表數據采集上傳到企業能耗監管平臺，實現對用水數據的可視化監控與管理控制，有助于企業采取合理措施去提高水資源利用效率、減少能耗成本，實現可持續性發展。

1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線、串口線）

2、物通博聯·工業智能網關

3、水表配置工具及說明手冊

1、水表接線

水表的485線接到網關的com0口或者com1口，其中RX為正，TX為負。水表的電源可和網關電源線并在一起然后接入網關，網關電源線為紅正黑負。

2、水表的參數配置

①水表的串口線通過USB轉485線連接到電腦然后打開水表配置工具

②打開串口，點擊設置串口，選擇對應的串口號點擊打開串口就可以獲取到對應的參數配置

③打開串口后點擊加載，如下圖：

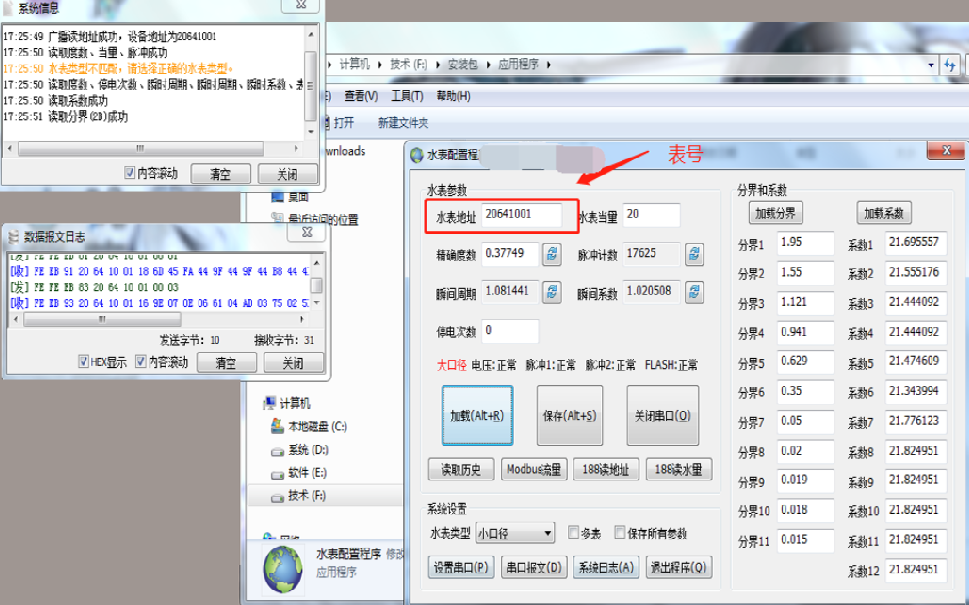

④加載后會出現水表地址，如下圖：

請保證接線的正確，這個是調試設備最關鍵也是最基本條件。

電腦與網關通過網線連接，并設置電腦有線網卡的網段為：192.168.2.***網段（如：192.168.2.10）。

打開瀏覽器登錄網關配置界面，網關默認IP地址：192.168.2.1。

網關LAN網口IP地址可登陸網關WEB管理界面：網絡-LAN內網地址中修改。

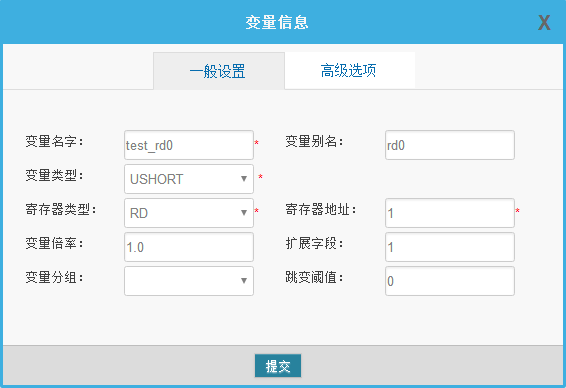

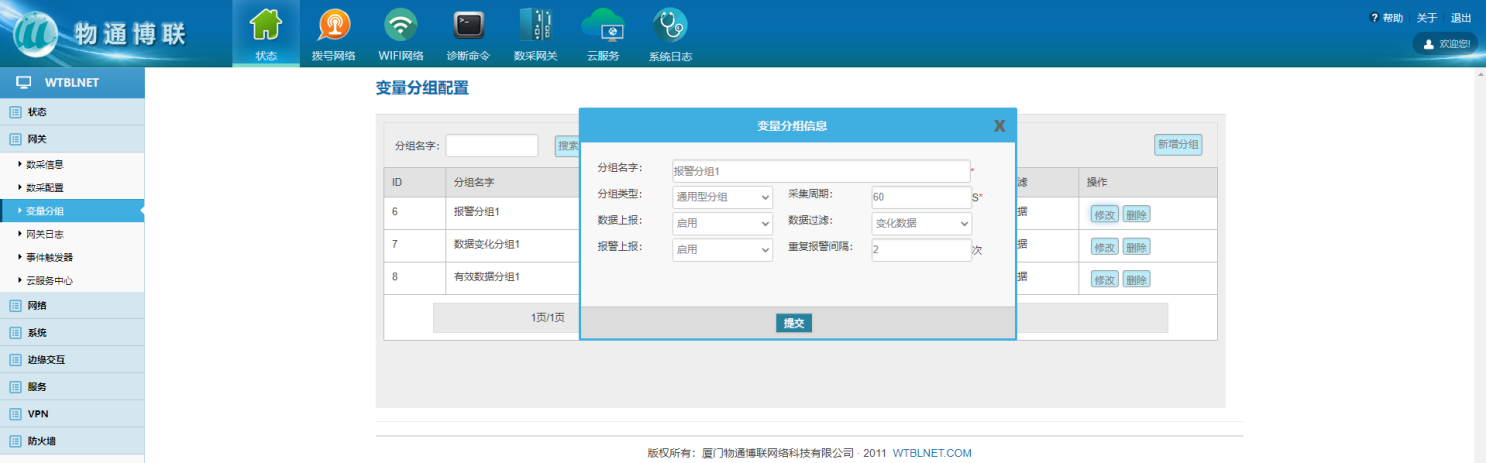

網關---數采配置---添加設備---添加變量---重啟采集程序并生效新的配置。

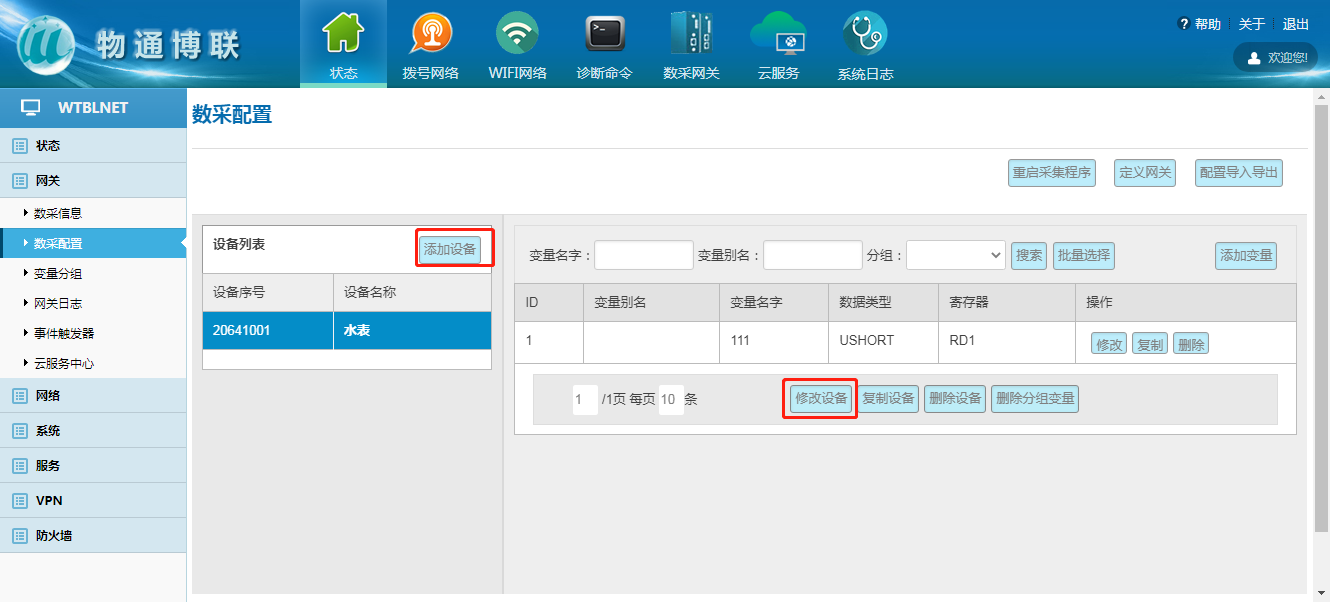

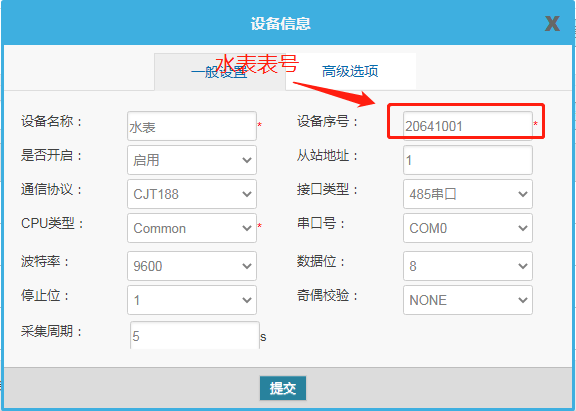

1、數采配置-設備配置

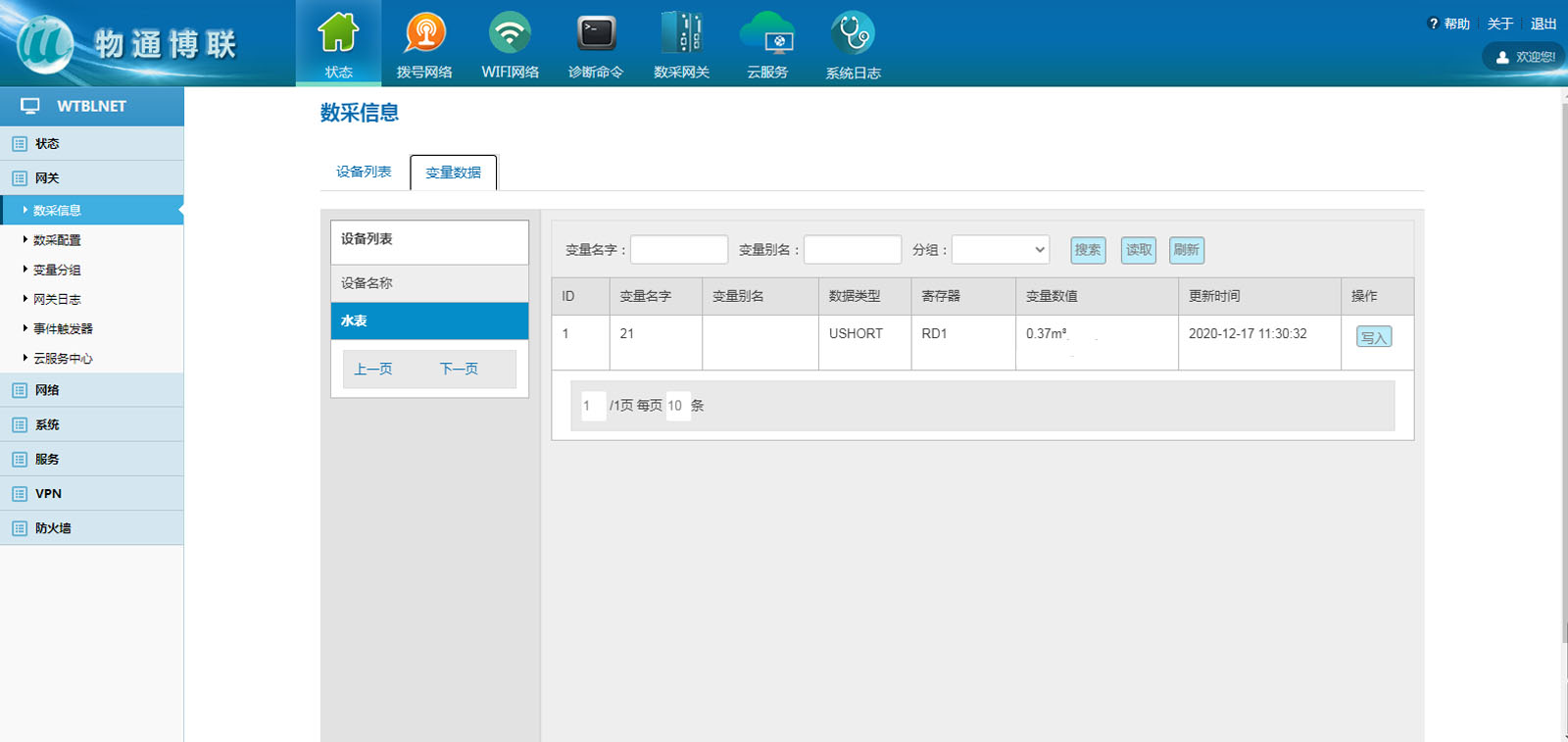

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息---變量數據---設備名稱中看到采集上來的數據。

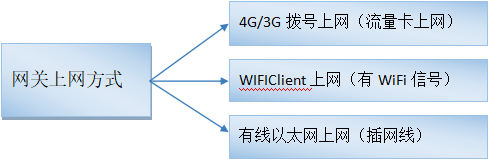

網絡---可選WIFI網絡、撥號網絡（需要在網關通電前插入SIM卡、接好4G天線，開啟撥號網絡）、WAN外網。

（1）修改日志調試等級

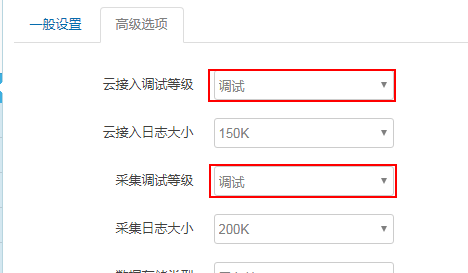

日志設置路徑：網關---云服務中心---云接入調試等級與采集調試等級.為了保證網關快速高效采集，調試完畢后請務必將網關采集日志和云接入日志等級調整為信息。

（2）云接入日志查看

云接入日志用于診斷接入到云平臺的通信鏈路情況和數據報文情況。查閱路徑：網關---網關日志—云接入日志。

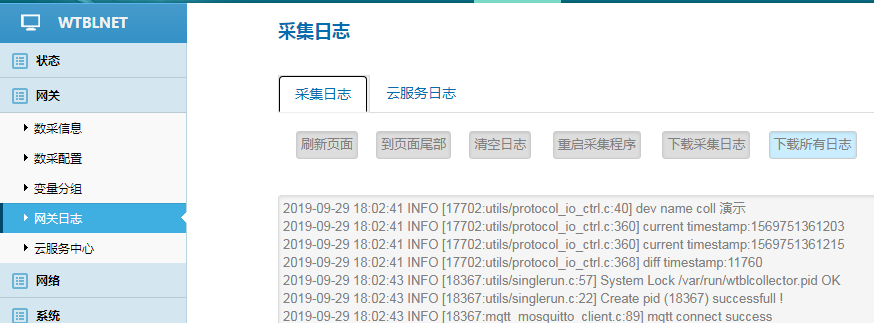

（3）采集日志查看

采集日志用于診斷網關采集現場設備的通信情況和報文收發情況、以及遠程配置交互等情況。

*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
